Opton S-QOTKSdD / A-WQZN11Y / MADC Fca (Mini-Außenkabel)

Beschreibung

Opton S-QOTKSdD / A-WQZN11Y / MADC Fca (Mini-Außenkabel)

**Beschreibung:**

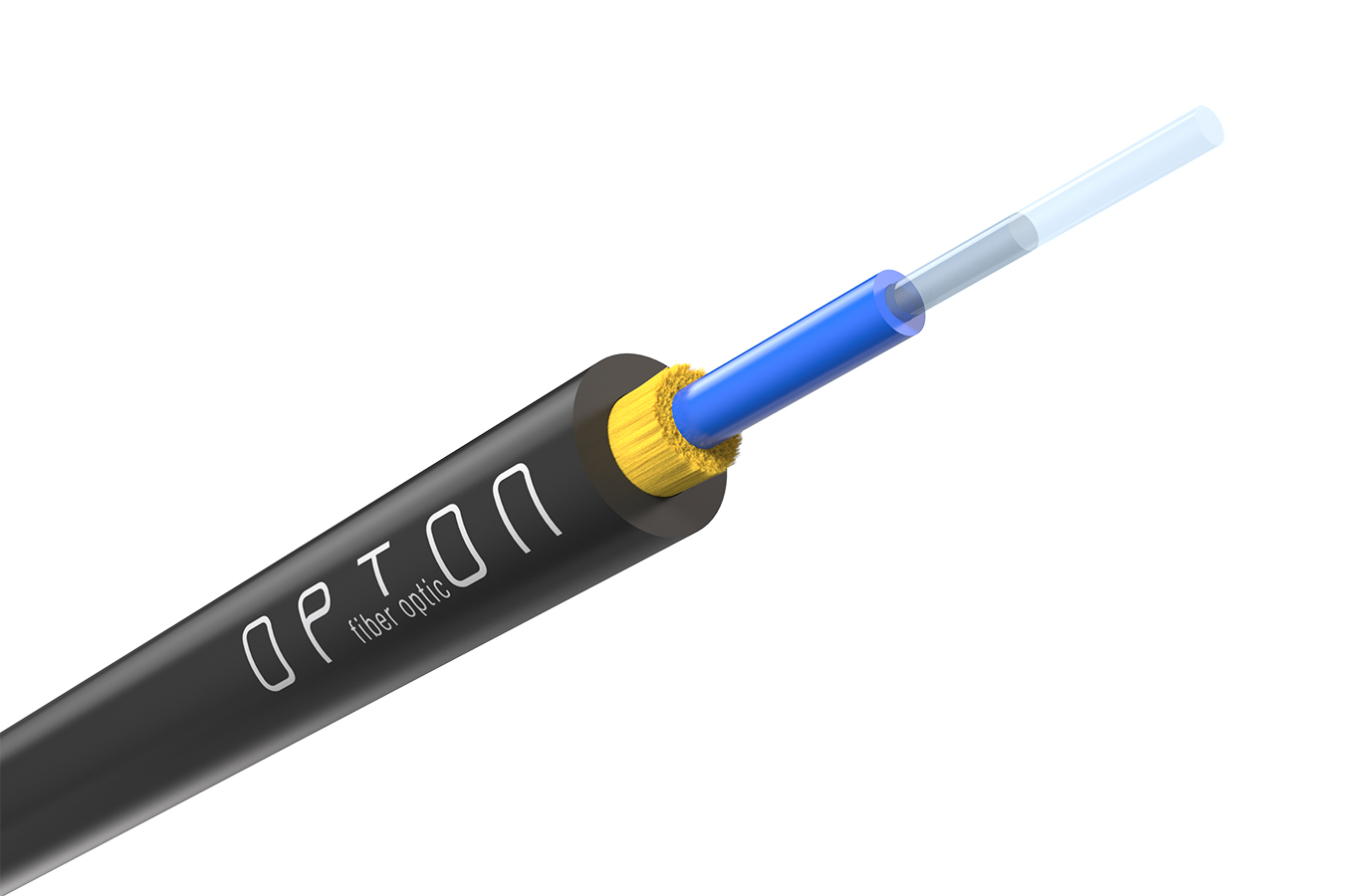

Das Opton S-QOTKSdD / A-WQZN11Y / MADC Fca ist ein vielseitiges Mini-Außenkabel, das sowohl für den Innen- als auch für den Außenbereich von Gebäuden geeignet ist. Die äußere Ummantelung (ca. 0,7 mm dick) besteht aus Polyurethan und ist UV-beständig sowie unempfindlich gegenüber den Einflüssen der Witterung. Das Produkt ist mit einem G.657.A2 Glasfaserkern in einem blauen Rohr ausgestattet. Die G.657.A2 Faser zeichnet sich durch eine bessere Biegsamkeit als herkömmliche Fasern aus und kann daher auch in Wohngebäuden erfolgreich eingesetzt werden, beispielsweise entlang von Wänden. Die Lichtleiter zeichnen sich durch einen geringen Außendurchmesser von 2,9 mm und ein Gewicht von ca. 8,8 kg/km aus.

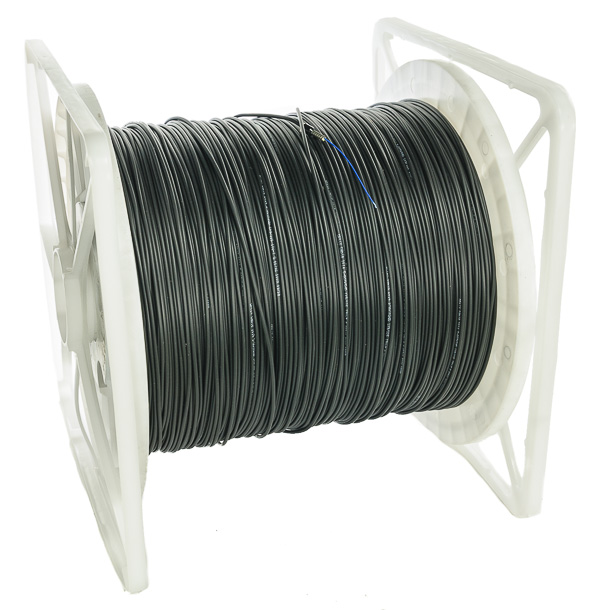

Das Kabel ist mit einer großen Anzahl von Aramidfasern (8 Den) verstärkt, die maximale Zugfestigkeit (vorübergehend / bei der Installation) beträgt 800 N. Das S-QOTK ist vollständig dielektrisch und kann problemlos in Freileitungen und Telekommunikationskanälen eingesetzt werden. Es eignet sich ideal als Verbindung zwischen Mast und Kunden. Das Kabel wird auf einer Kunststoffrolle geliefert, die ein bequemes Abwickeln ermöglicht.

Maximale Spannweite: In unseren polnischen, als NESC Heavy gekennzeichneten Bedingungen (aufgrund von Eisbildung und niedrigen Temperaturen) beträgt die maximale Spannweite 30 Meter! Entsprechend leichteren klimatischen Bedingungen beträgt die Spannweite: NESC Medium: 56 Meter, NESC Light: 112 Meter.

Das Kabel wird auf einer Rolle mit einer Länge von 1000 Metern (1 km) geliefert!

**Empfohlene Halterungen:**
FISH-Halterung
FISH-U-Halterung
DROP-Halterung

**Produktspezifikation:**
S-QOTKSdD 1J
Lichtwellenleiter:
1 G.657.A2 Glasfaser

Singlemode 9/125 µm

Rohr:
Blau

Durchmesser: 900 µm

Aramidfasern: 8 Den
Material der äußeren Ummantelung: PU (FR)
Ummantelungsdicke: 0,7 mm (± 0,1)
Kabellänge: 2,9 mm (± 0,1)
Ummantelfarbe: Schwarz
Kabellänge: 8,8 kg/km
Maximale Zugfestigkeit

(bei der Installation / vorübergehend)

800 N
Biegeradius (bei Betrieb): 10x Kabeldurchmesser
Biegeradius (bei Installation): 15x Kabeldurchmesser
Zulässige Betriebstemperatur: Von -20 bis 70°C
Zulässige Installationstemperatur: Von -10 bis 60°C
G.657A2 Glasfaser Eigenschaften
Dämpfung:
1310 nm: ≤ 0,36 dB/km

1383 nm: ≤ 0,35 dB/km

1550 nm: ≤ 0,27 dB/km

1625 nm: ≤ 0,30 dB/km

PMD-Wert: ≤ 0,1 dB (ps/√km)
Wellenlängenabschneidepunkt: 1260 nm
Null chromatische Dispersion: 1300 – 1324 nm
Dispersionsschrägung: ≤ 0,09 ps / (nm^2 * km)
Chromatische Dispersion:
1285 – 1330 nm: ≤ 3,0 ps / (nm^2 * km)

1550 nm: ≤ 18 ps / (nm^2 * km)

Kernfeld-Durchmesser: 8,6 μm ± 0,4
Kernzentrierung: ≤ 0,3 μm
Manteldurchmesser: 125 μm
Kern Exzentrizität: ≤ 0,5%
Brechungsindex:
1,4690 bei 1310 nm

1,4695 bei 1550 nm

Biegedämpfung:
1 Umdrehung, Durchmesser 20 mm:

0,75 dB/km bei 1550 nm

1,5 dB/km bei 1625 nm

10 Umdrehungen, Durchmesser 30 mm:

0,25 dB/km bei 1550 nm

1 dB/km bei 1625 nm
