Opton RF-WDM55-SA-P ist ein passiver CATV-Konverter

Beschreibung

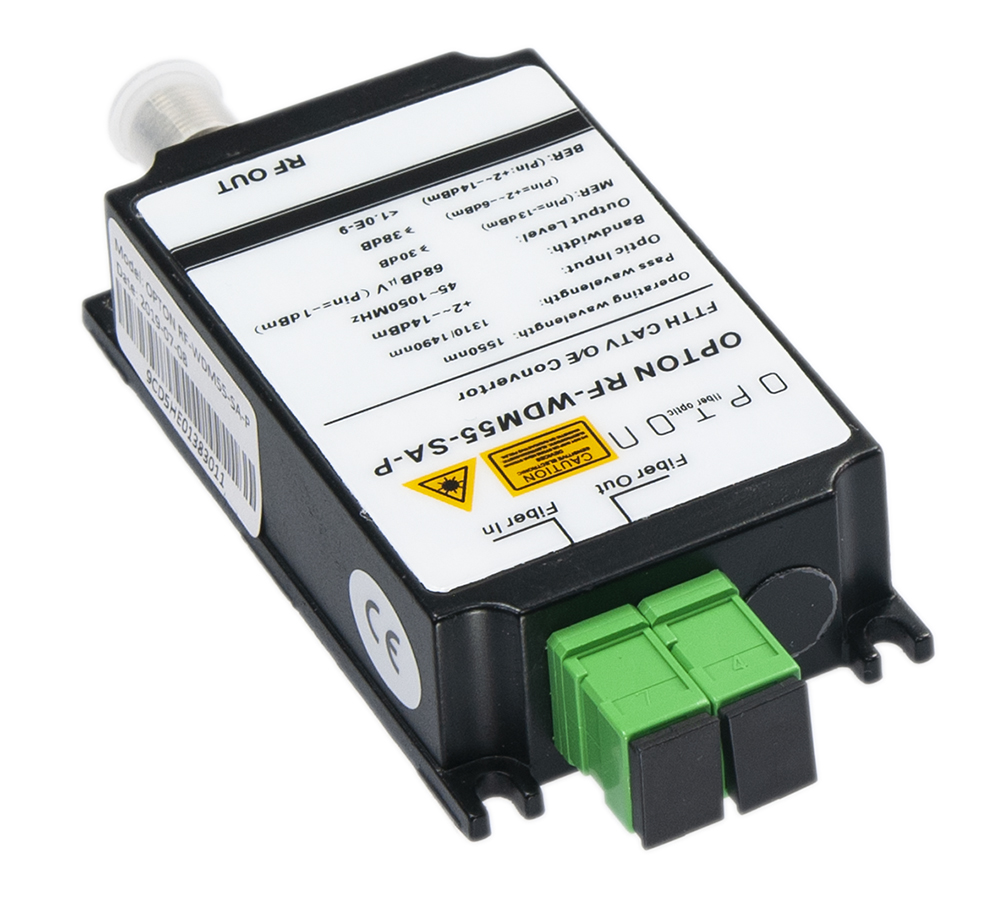

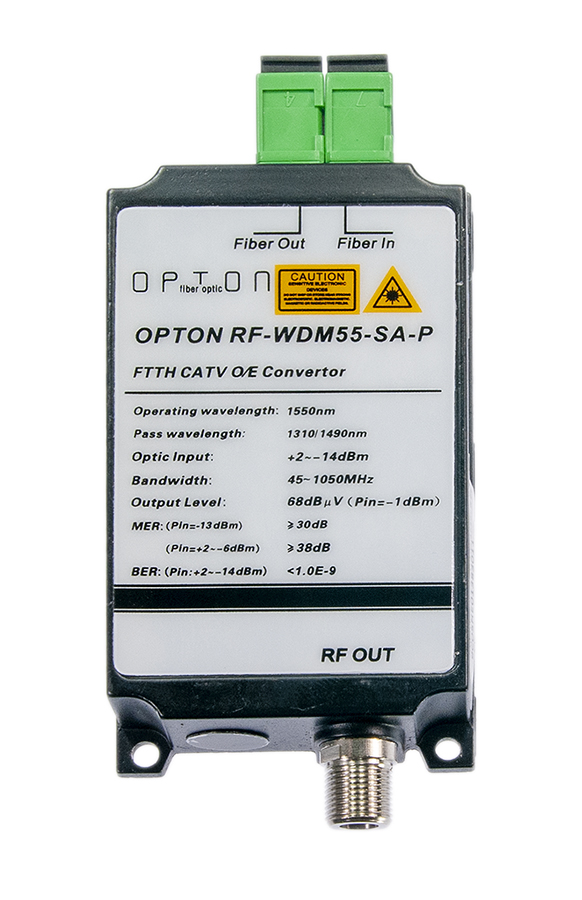

**Opton RF-WDM55-SA-P**

Der Opton RF-WDM55-SA-P ist ein passiver CATV-Konverter, der für PON-Netzwerke (Passive Optical Network) entwickelt wurde. Er kann sowohl in EPON- als auch in GPON-Technologien eingesetzt werden. Der Konverter verfügt über zwei SC/APC-Anschlüsse: einer für das OLT/EDFA-Signal und der andere für das Kundenterminal ONU/ONT. Zwischen den Anschlüssen arbeitet ein Passthrough, der die von den OLT-Kanälen verwendeten Signale bei 1310 und 1490 nm überbrückt. Das Gerät selbst arbeitet bei 1550 nm und wandelt das optische Signal in ein RF-Signal (Antennensignal) um.

Das angebotene Produkt ermöglicht den Anschluss eines Abonnenten an CATV, ohne dass ein ONT-Terminal mit RF-Anschluss erforderlich ist. Dies ist besonders nützlich, wenn der Kunde bereits ein Standardterminal besitzt und seinen Vertrag erweitern möchte. In diesem Fall muss kein neues Terminal installiert werden, es reicht aus, den Konverter RF-WDM55-SA-P zu verwenden.

Das Gerät ist vollständig passiv und benötigt keinen Netzadapter. Es eignet sich hervorragend für viele Einsatzorte, an denen keine hohe Ausgangsleistung erforderlich ist. Ihr Abonnent wird sicherlich zufriedener mit einer Lösung sein, die keinen zusätzlichen Netzadapter erfordert.

**Wichtigste Merkmale:**
– Passiver CATV-Konverter
– Betrieb bei 1550 nm
– Passthrough für 1310 und 1490 nm
– Kompatibilität mit PON-Technologie
– RF-Ausgang
– Frequenzbereich: 45 – 1050 MHz

**Spezifikationen**

**RF-WDM55-SA-P**

*Optische Eigenschaften*
– Wellenlänge CATV: 1550 nm
– PON Passthrough: Wellen 1310 und 1490 nm
– Kanaltrennung 1490 und 1550 nm: ≥ 40 dB
– Empfindlichkeit:
– 1310 nm: ≥ 0,85 A/W
– 1550 nm: ≥ 0,9 A/W
– Empfangsleistung: 2 – 14 dBm
– Rückflussdämpfung: ≥ 55 dB
– Optisches Anschluss: SC/APC

*RF-Eigenschaften*
– Betriebsfrequenz: 45 – 1050 MHz
– Ausgangspegel: 68 dBµV (Pin = -1 dBm)
– Rückflussdämpfung: ≥ 14 dB
– Ausgangsimpedanz: 75 Ω
– Anzahl der Ausgangsports: 1
– Anschlusstyp: F-Buchse

*Digitale TV-Verbindungseigenschaften*
– OMI: 4,3%
– MER:
– ≥ 38 dB Pin = 2 – 6 dBm
– ≥ 30 dB Pin = 13 dBm
– BER: < 1.0E-9 dB Pin: 2 ~ -14 dBm

*Allgemeine Eigenschaften*
– Betriebstemperaturbereich: -20 bis 55 °C
– Lagertemperaturbereich: -40 bis 85 °C
– Luftfeuchtigkeit: 5%-95% nicht kondensierend
– Abmessungen: 50 x 88 x 22 mm
