Opton RF-WDM55-SA

Beschreibung

**Opton RF-WDM55-SA**

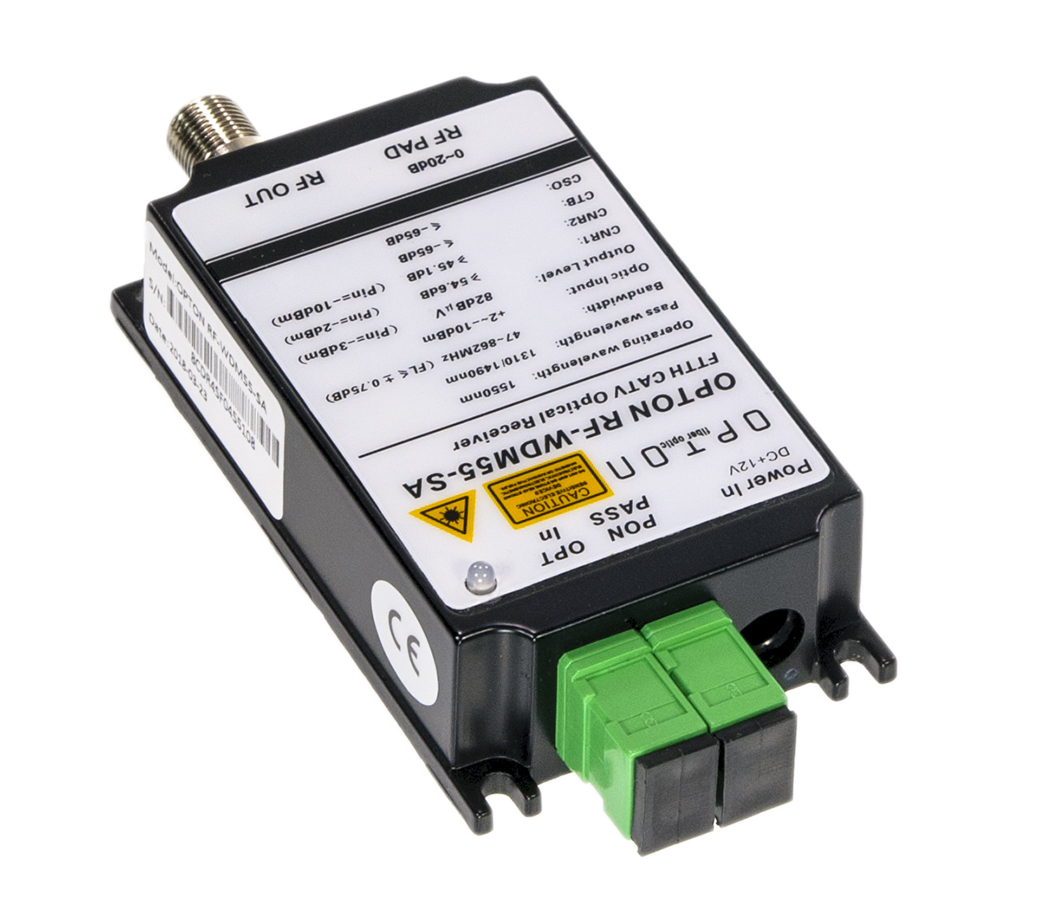

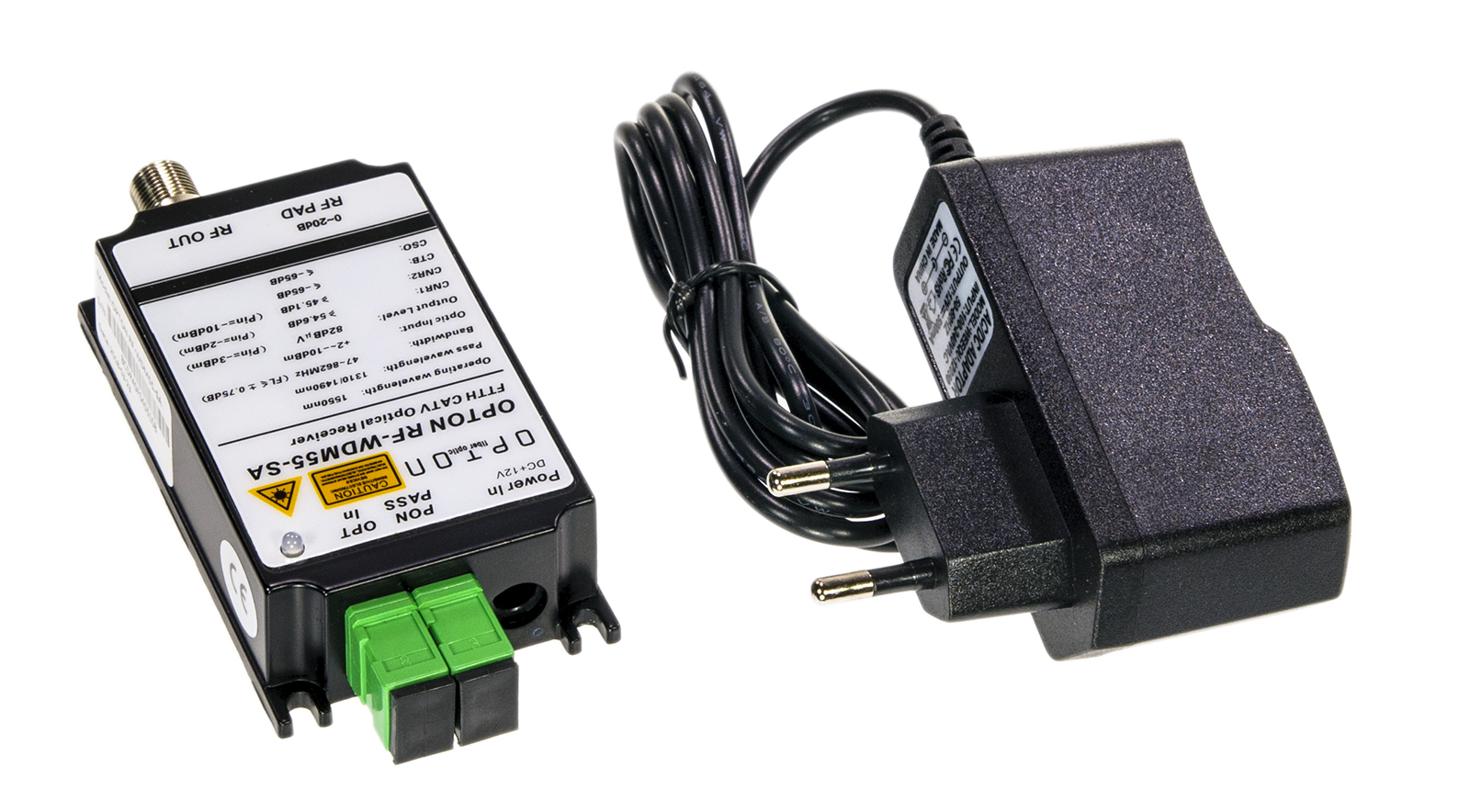

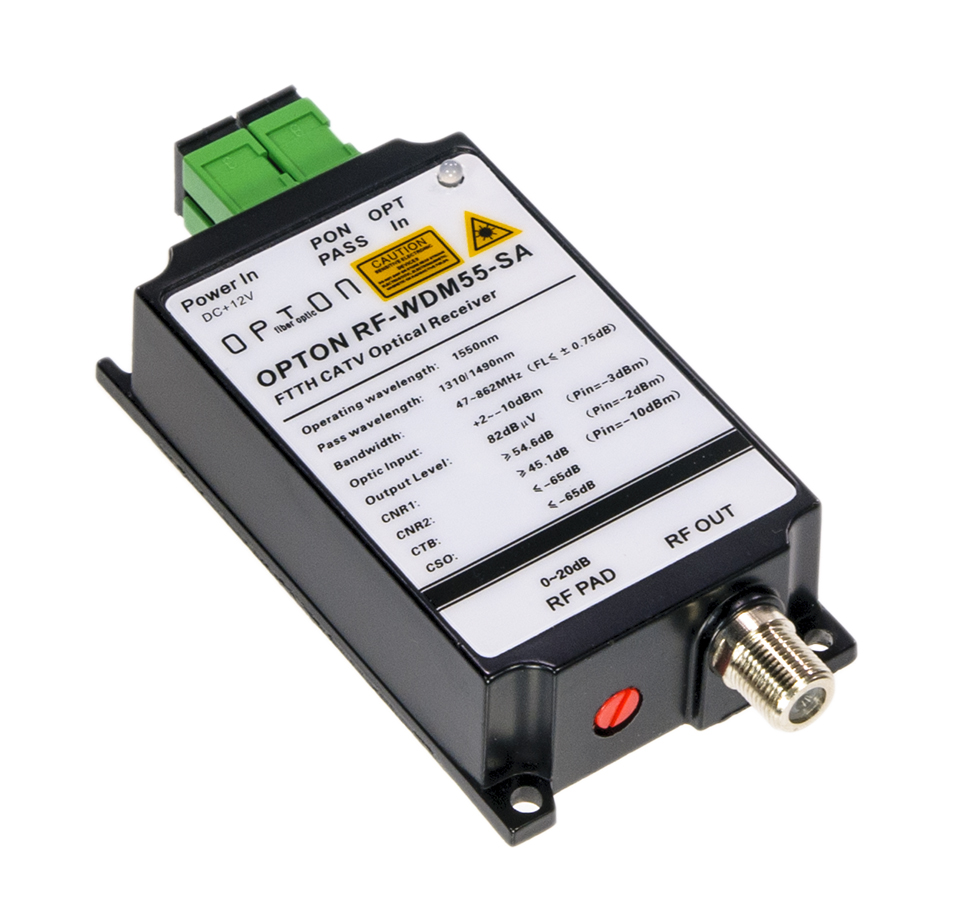

Der Opton RF-WDM55-SA ist ein aktiver CATV-Konverter, der für PON-Netzwerke (Passive Optical Network) entwickelt wurde. Er kann sowohl in EPON- als auch in GPON-Technologien eingesetzt werden. Der Konverter verfügt über zwei SC/APC-Anschlüsse: einer für das OLT/EDFA-Signal und der andere für das Kundenterminal ONU/ONT. Zwischen den Anschlüssen arbeitet ein Durchgang (Passthrough), das die von den OLT-Kanälen verwendeten Signale bei 1310 und 1490 nm überbrückt. Das Gerät selbst arbeitet bei 1550 nm und wandelt das optische Signal in ein RF-Signal (Antennensignal) um.

Das angebotene Produkt ermöglicht den Anschluss eines Abonnenten an CATV, ohne dass ein ONT-Terminal mit RF-Anschluss erforderlich ist. Dies ist besonders nützlich, wenn der Kunde bereits ein Standardterminal besitzt und seinen Vertrag erweitern möchte. In diesem Fall muss kein neues Terminal installiert werden, es reicht aus, den RF-WDM55-SA Konverter zu verwenden.

Das Gerät gibt am RF-Ausgang ein Signal in einem weiten Bereich von 47 – 862 MHz aus. Es verfügt über ein Metallgehäuse, das vor äußeren Störeinflüssen wie Mobiltelefonen schützt. Die Ausgangsleistung beträgt 82 dBµV (Pin -3 dBm bei analogem TV, -5 dBm bei digitalem TV). Der Bereich der empfangenen optischen Leistung liegt zwischen 2 und -10 dBm.

**Wichtigste Merkmale:**
– Aktiver CATV-Konverter
– Betrieb bei 1550 nm
– Passthrough für 1310 und 1490 nm
– Kompatibilität mit PON-Technologie
– RF-Ausgang: 82 dBµV
– Frequenzbereich: 47 – 862 MHz
– Stromversorgung: 12 V DC 0,5 A

**Spezifikationen**

**RF-WDM55-SA**

*Optische Eigenschaften*
– Wellenlänge CATV: 1550 nm
– PON Passthrough: Wellen 1310 und 1490 nm
– Kanaltrennung 1490 und 1550: ≥ 40 dB
– Empfindlichkeit:
– 1310 nm: ≥ 0,85 A/W
– 1550 nm: ≥ 0,9 A/W
– Empfangsleistung:
– Analoges TV (CNR > 45 dB): 2 ~ -10 dBm
– Digitales TV (MER > 29 dB): 2 ~ -20 dBm
– Rückflussdämpfung: ≥ 55 dB
– Optische Anschlüsse: SC/APC

*RF-Eigenschaften*
– Betriebsfrequenz: 47 – 862 MHz
– Ausgangspegel:
– 82 dBµV
– Analoges TV Pin = -3 dBm
– Digitales TV Pin = -5 dBm
– Ausgangspegelregelung: 0 – 20 dB MGC
– Rückflussdämpfung: ≥ 14 dB
– Ausgangsimpedanz: 75 Ω
– Anzahl der Ausgangsports: 1
– Anschlusstyp: F-Buchse

*Analoge TV-Verbindungseigenschaften*
– Testkanal: 59 CH (PAL-D)
– OMI: 3,8%
– CNR1:
– ≥ 54,6 dB Pin = -2 dBm
– CNR2:
– ≥ 45,1 dB Pin = -10 dBm
– CTB: ≤ -65 dB Pin: 0 ~ -10 dBm
– CSO: ≤ -65 dB Pin: 0 ~ -10 dBm

*Digitale TV-Verbindungseigenschaften*
– OMI: 4,3%
– MER:
– ≥ 36 dB Pin = -15 dBm
– ≥ 31 dB Pin = -19 dBm
– BER: < 1.0E-9 dB Pin: 2 ~ -20 dBm

*Allgemeine Eigenschaften*

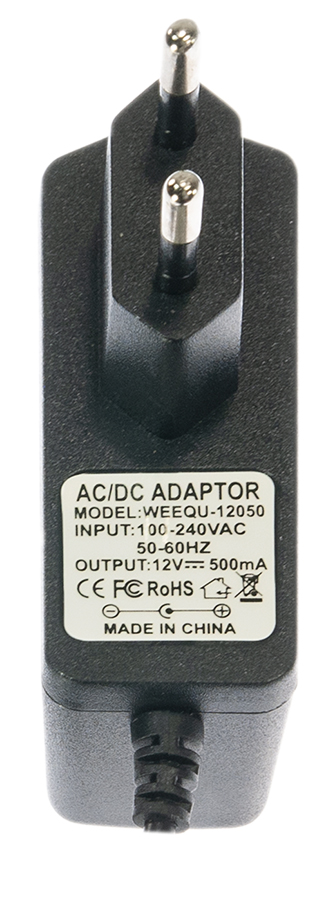

– Stromversorgung: 12 V DC 1 A
– Maximaler Stromverbrauch: 3 W
– Betriebstemperaturbereich: -20 bis 55 °C
– Lagertemperaturbereich: -40 bis 85 °C
– Luftfeuchtigkeit: 5%-95%
– Abmessungen: 50 x 88 x 22 mm
